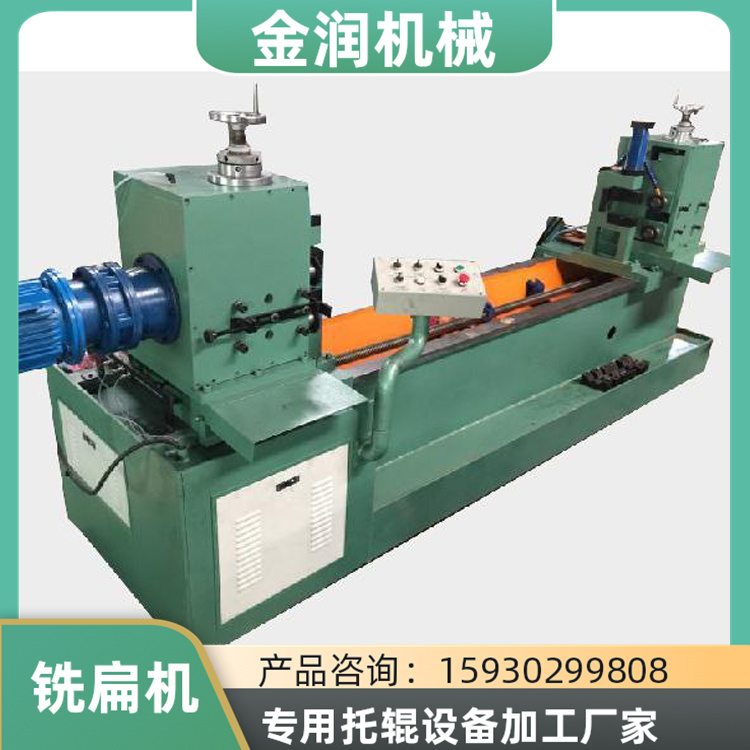

托輥是皮帶輸送機的核心部件，其軸端需銑削出扁平面（銑扁）以安裝卡簧或連接件。傳統銑扁工藝依賴人工操作銑床，存在效率低、精度差、安全隱患等問題。PLC的托輥銑扁機自動化控制系統，實現銑削過程的自動化、高精度與安全可靠運行。
功能需求
自動完成托輥的定位、夾緊、銑削、退刀、松夾等工序。
支持不同規格托輥（直徑50-200mm，長度300-1500mm）的柔性加工。
銑削深度可調（0.5-5mm），平面寬度誤差≤±0.1mm。
具備故障診斷與安全保護功能（如過載、急停、限位保護）。
性能指標
單件加工周期≤15秒（含裝夾時間）。
設備重復定位精度≤±0.05mm。
支持24小時連續運行，故障率≤1%。
控制方式
采用PLC為核心控制器，搭配觸摸屏實現人機交互。
通過伺服電機驅動銑刀進給，步進電機控制托輥旋轉分度。
